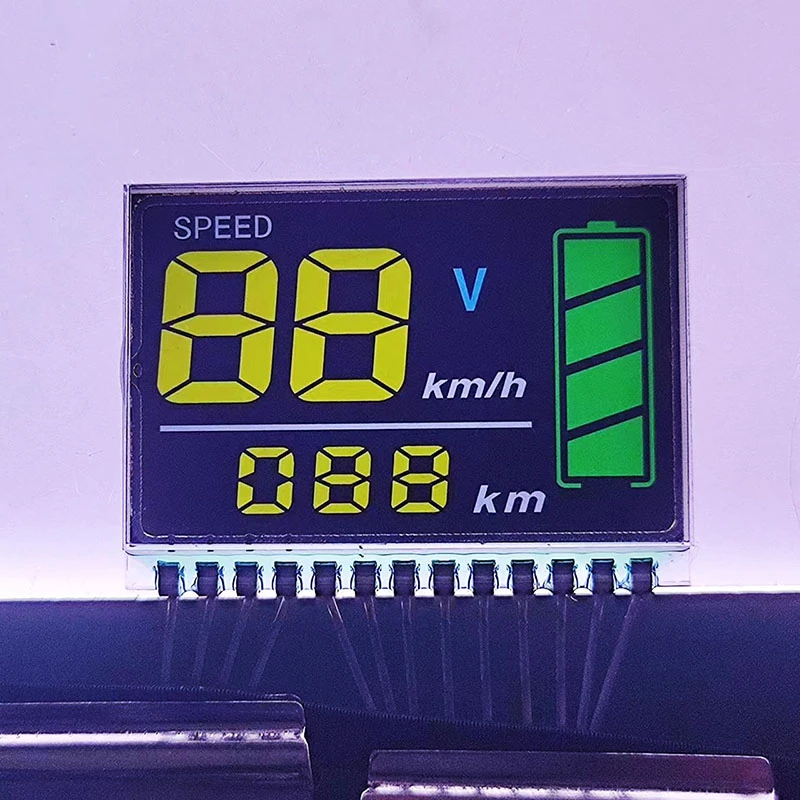

Принцип работы модуля ЖК-дисплея изображения в основном заключается в изменении расположения молекул жидких кристаллов под действием электрического поля, что позволяет реализовать отображение изображений.
Принцип работы модуля ЖК-дисплея можно обобщить следующим образом:
Узел подсветки испускает равномерный поверхностный свет, который передается в наши глаза через ЖК-экран. Функция ЖК-экрана заключается в обработке этих огней пикселями для отображения изображений1.
Сырьем для изготовления модуля ЖК-дисплея служат ЖК-экран, модуль подсветки, печатная плата, монтажная плата и т. д. Производственный процесс включает в себя проверку, изготовление печатной платы, изготовление монтажной платы, установку модуля подсветки, установку ЖК-экрана, тестирование и упаковку.
Модуль ЖК-дисплея представляет собой устройство, преобразующее электрические сигналы в видимый свет. Его принцип работы заключается в основном в использовании изменения расположения молекул жидких кристаллов под действием электрического поля для реализации отображения изображения. Молекулы жидких кристаллов находятся в неупорядоченном состоянии расположения без воздействия электрического поля. После того, как свет проходит через слой жидких кристаллов, он не может пройти через второй слой поляризатора, поэтому изображение на экране не может быть четко видно. При добавлении электрического поля молекулы жидких кристаллов будут располагаться в направлении, перпендикулярном подложке, так что свет может излучаться через второй слой поляризатора, тем самым отображая изображение.
Модуль жидкокристаллического TFT управляет схемой сканирования для отправки электрических сигналов в точки пикселей через входной сигнал. Транзистор включается или выключается под управлением линии сканирования и линии данных, а степень проникновения света контролируется путем изменения направления вращения частиц жидкого кристалла. Молекулы жидкого кристалла вращаются или располагаются в соответствии с управляющим напряжением транзистора, изменяя коэффициент пропускания слоя жидкого кристалла, тем самым формируя отображаемое изображение. Модуль подсветки обеспечивает фоновое освещение, чтобы отображаемое изображение было видно.
Жидкокристаллический дисплей использует особое состояние расположения молекул жидких кристаллов для управления степенью проникновения света, тем самым реализуя отображение изображений. Молекулы жидких кристаллов могут изменять состояние расположения, прикладывая мощность и электрическое поле, а затем регулировать светопропускание для реализации переключения пикселей. С обеих сторон слоя жидких кристаллов имеются затворные и исходные электроды. Изменение текущего сигнала приводит к изменению состояния расположения молекул жидких кристаллов, так что изменяется степень проникновения света, тем самым реализуя регулировку яркости и цвета точек пикселей.
