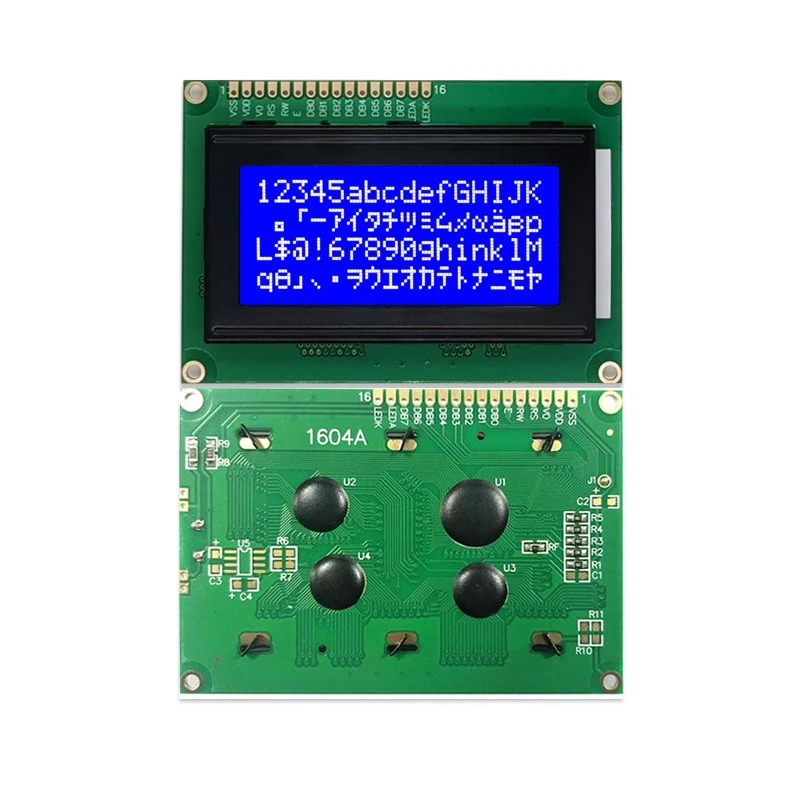

1.Введение в продукт
Модуль ЖК-дисплея 1604 представляет собой высокоинтегрированный модуль ЖК-дисплея, обычно используемый в устройствах, которым необходимо отображать больше символов и информации.
2.Характеристика продукта
Высокая интеграция:охватывает экран дисплея, схему привода и логику управления, упрощая процесс производства. , дизайн и компоновка
Большая площадь отображения:обеспечивает структуру отображения 16 символов × 4 строки, богатый объем отображаемой информации, подходит для отображения больших объемов текста и данных.
Хорошая видимость:обеспечивает четкие эффекты отображения и широкий диапазон углов обзора.
Стабильность и надежность:Использование технологии корпуса COB позволяет сократить количество точек соединения на печатной плате, повысить помехозащищенность модуля и его долговременную стабильность.
Однако размер относительно большой и не подходит для небольших устройств с ограниченным пространством. Он также не может выполнить графическое преобразование. Стоимость высока, особенно для приложений, требующих высокого качества отображения и стабильности.
ЖК-экран 1604COB широко используется в калькуляторах, промышленных панелях управления, приборах, устройствах для умного дома и других областях. Его дисплейный эффект ясен и подходит для отображения простой цифровой, текстовой и другой информации.
Промышленный контроль:такие как экраны отображения различных приборов и средств автоматизации.
Коммуникационное оборудование:такие как информационные дисплейные терминалы, коммуникационное тестовое оборудование.
Бытовая электроника:такие как POS-терминалы, торговые автоматы и другие продукты, требующие отображения большого объема информации.
4.Производственный процесс
Технологический процесс изготовления экрана дисплея 1604 включает в себя:
Подготовка ЖК-панели:Подготовьте стеклянную подложку ЖК-дисплея и покройте ее жидкокристаллическим материалом и электродами.
Упаковка COB:интегрировать ЖК-панель, микросхему драйвера и логику управления на печатную плату и закрепить ее с помощью сварки и других процессов.
Сборка подсветки:добавьте источник подсветки, обычно светодиодную, чтобы обеспечить достаточную яркость и равномерность.
Тестирование и отладка:Функциональные испытания и контроль качества готовых модулей для обеспечения соответствия всех параметров спецификациям.
Упаковка:упаковать квалифицированные модули и подготовить их к отправке клиентам или интеграции в конечный продукт.

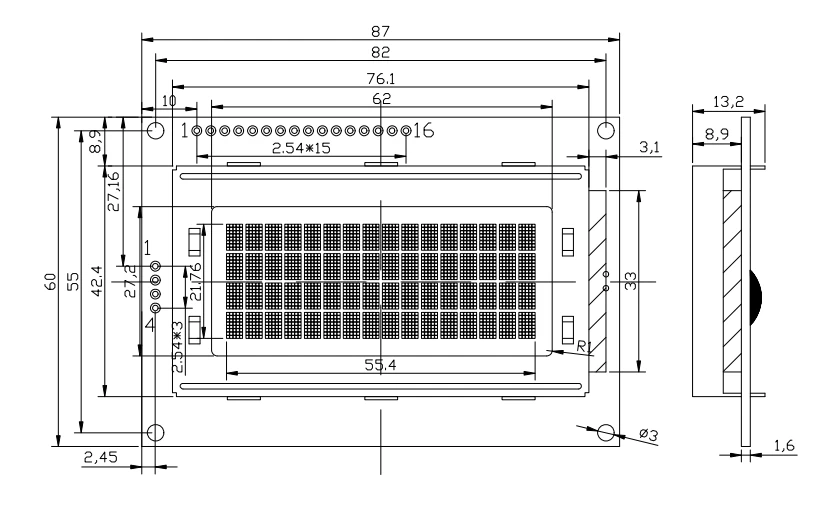

5. Параметр продукта (спецификация)
|
Размер модуля: 87X60X13.2 мм |
Область отображения: 62X27.2 мм |
|
Тип ЖК-дисплея: STN/POSITIVE/TRANSFLECTIVE |
Угол обзора:6 часов |
|
Драйвер IC: SPLC780D или эквивалент |
Тип драйвера подсветки: Power/3.3V/5.0VHITE |
|
Цепь постоянного тока в постоянный ток: встроенная |
Вес: будет объявлено позже |
|
ПРИКОЛОТЬ |
СИМВОЛ |
Последовательный интерфейс IIC |
|
|
|
1 |
Всс |
ПРИКОЛОТЬ |
СИМВОЛ |
|
|
2 |
Вдд |
1 |
Всс |
|
|
3 |
Во |
2 |
Вдд |
|
|
4 |
РС |
3 |
ПДД |
|
|
5 |
R/W |
4 |
ССК |
|
|
6 |
E |
|||
|
7 |
БД0 |
|||
|
8 |
DB1 |
|||
|
9 |
DB2 |
|||
|
10 |
DB3 |
|||
|
11 |
DB4 |
|||
|
12 |
DB5 |
|||
|
13 |
DB6 |
|||
|
14 |
DB7 |
|||
|
15 |
A |
|||
|
16 |
K |
|||
