Привет! Как поставщик ЖК-дисплеев STN, я воочию убедился, насколько важно разрабатывать энергоэффективные схемы для портативных устройств. Портативные устройства, такие как смартфоны, умные часы и портативные игровые консоли, в значительной степени зависят от времени автономной работы. А энергоемкий ЖК-дисплей STN действительно может этому помешать. Итак, давайте углубимся в то, как можно спроектировать энергоэффективную схему для ЖК-дисплеев STN в этих портативных гаджетах.
Понимание основ ЖК-дисплеев STN
Прежде всего, давайте немного поговорим о ЖК-дисплеях STN. STN означает Super Twisted Nematic. Эти дисплеи популярны в портативных устройствах, поскольку они относительно недороги и обеспечивают достойный уровень качества изображения. Они работают, управляя вращением молекул жидких кристаллов между двумя поляризационными фильтрами. При приложении электрического поля молекулы меняют свою ориентацию, что влияет на количество света, проходящего через фильтры, и создает видимое изображение.
Но вот в чем загвоздка: ЖК-дисплеи STN потребляют энергию, особенно при обновлении дисплея. А в портативных устройствах, где емкость аккумулятора ограничена, это может стать настоящей проблемой. Итак, нам нужно найти способы снизить энергопотребление.
Выбор правильных компонентов
Одним из первых шагов в разработке энергоэффективной схемы является выбор правильных компонентов. Что касается драйвера ЖК-дисплея, ищите тот, который имеет низкий ток покоя. Ток покоя — это ток, который потребляет драйвер, когда он не управляет дисплеем. Меньший ток покоя означает, что меньше энергии тратится впустую, когда дисплей находится в режиме ожидания.
Также рассмотрите возможность использования драйвера со встроенной функцией управления питанием. Некоторые водители могут автоматически регулировать напряжение питания в зависимости от потребностей дисплея. Например, если на дисплее отображается преимущественно черный экран, драйвер может снизить напряжение, что, в свою очередь, снизит энергопотребление.
Что касается подсветки, если она есть на вашем ЖК-дисплее STN, выберите светодиодную подсветку. Светодиоды более энергоэффективны, чем традиционные люминесцентные лампы с холодным катодом (CCFL). Они также имеют более длительный срок службы и их легче затемнить. Для регулировки яркости светодиодной подсветки можно использовать контроллер широтно-импульсной модуляции (ШИМ). Уменьшая яркость, когда она не нужна, вы можете сэкономить значительное количество электроэнергии.
Оптимизация схемы схемы
Компоновка схемы также играет большую роль в энергоэффективности. Следы на печатной плате (PCB) должны быть как можно короче. Длинные трассы могут действовать как антенны и вызывать электромагнитные помехи (EMI), что может привести к дополнительному энергопотреблению. Кроме того, обязательно разделите линии питания и сигнала, чтобы избежать перекрестных помех.
Еще один важный аспект – заземление. Правильный слой заземления может помочь снизить шум и улучшить общую производительность схемы. Убедитесь, что все компоненты правильно заземлены, чтобы минимизировать потери мощности.
Оптимизация частоты обновления дисплея
Частота обновления ЖК-дисплея STN — это количество обновлений дисплея в секунду. Более высокая частота обновления означает более плавное изображение, но также означает большее энергопотребление. Для большинства портативных устройств не требуется чрезвычайно высокая частота обновления. Обычно можно обойтись частотой обновления 30–60 Гц.
Чтобы оптимизировать частоту обновления, вы можете использовать контроллер переменной частоты обновления. Этот контроллер может регулировать частоту обновления в зависимости от отображаемого контента. Например, если на дисплее отображается статический контент, например меню, частоту обновления можно уменьшить. С другой стороны, если много движения, как в игре, частоту обновления можно увеличить.
Энергия — режимы экономии
Реализация режимов энергосбережения — отличный способ снизить энергопотребление STN LCD-дисплея. Например, у вас может быть режим ожидания, в котором дисплей переходит в состояние низкого энергопотребления, когда устройство не используется. В режиме ожидания подсветку можно отключить, а драйвер ЖК-дисплея снизить ее активность.
Еще одним режимом энергосбережения является режим частичного обновления. Вместо обновления всего дисплея обновляются только измененные части дисплея. Это может значительно снизить энергопотребление, особенно при небольших изменениях содержимого дисплея.
Реальные примеры
Давайте взглянем на некоторые из наших продуктов и на то, как можно применять эти методы энергосбережения. Мы предлагаемЖК 51093 СТН, что является отличным вариантом для портативных устройств. Используя драйвер ЖК-дисплея с низким током покоя и оптимизируя схему схемы, мы смогли значительно снизить энергопотребление.
НашНегативный ЖК-дисплейтакже имеет преимущества режимов энергосбережения. Режим частичного обновления очень хорошо работает с этим типом дисплея, поскольку он часто отображает статический контент с периодическими обновлениями.

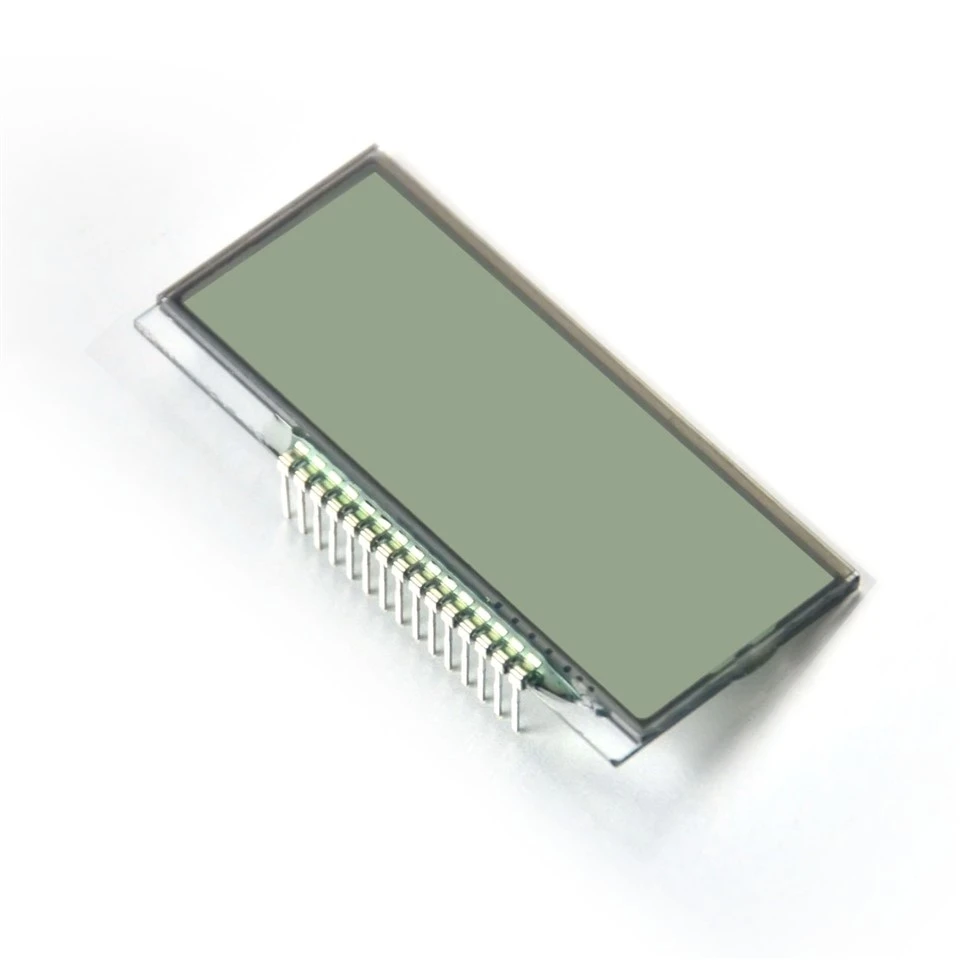

А для тех, кто ищет качественный дисплей, нашЖК-дисплей HTNможет быть разработан с контроллером переменной частоты обновления. Это позволяет дисплею адаптироваться к различному контенту и при этом экономить электроэнергию.
Заключение
Разработка энергоэффективной схемы для ЖК-дисплеев STN в портативных устройствах требует разумного выбора. От выбора правильных компонентов до оптимизации схемы и реализации режимов энергосбережения — здесь помогает каждая мелочь. Снижая энергопотребление, мы можем продлить срок службы батареи портативных устройств, что является огромным плюсом для пользователей.
Если вы ищете ЖК-дисплеи STN и хотите узнать больше о том, как мы можем разработать энергоэффективную схему для ваших конкретных потребностей, не стесняйтесь обращаться к нам. Мы здесь, чтобы помочь вам максимально эффективно использовать ЖК-дисплей STN, сохраняя при этом энергопотребление. Свяжитесь с нами для консультации и приступим к разработке идеального решения для вашего портативного устройства.
